SYSTEM: FIBERSHIELD® | BAUREIHE FIBERSHIELD®-P

  • Fibershield-P

Produktbeschreibung

Im Alarmfall selbstschließender nicht wärmedämmender Feuerschutzvorhang in vertikaler Einbaulage und Schließrichtung mit architektonischen Ansprüchen an Gehäuse und Führungsschienen.

Bauartnicht wärmedämmender Feuerschutzvorhang
NachweisCE Kennzeichnung gemäß EN 16034:2014 in Verbindung mit EN 13241:2003+A2:2016
Schließrichtungvon oben nach unten
Feuerwiderstand E 30 – E 120 | EW 30 – EW 120 | geprüft nach EN 1634-1:2014+A1:2018 | klassifiziert nach EN 13501-2:2016
SchließzyklenC0, C, C1, C2 | geprüft nach EN 12605:2000-08 und EN 12604:2017-12 | klassifiziert nach EN 13501-2:2016
Brandverhalten des TextilsA2-s1, d0; B-s1, d0; E-d2 | geprüft nach ISO 1716 und EN 13823 bzw. ISO 11295-2 | klassifiziert nach EN 13501-1:2018
Umweltbedingungennicht berücksichtigt sind besondere Umweltbedingungen (z. B. Luftfeuchtigkeit > 80 %, Umgebungstemperatur < 5 °C und > 40 °C, Windlasten, etc.)
Sichtbare Oberflächen verzinkt | RAL, glatt, seidenglänzend, Standardfarbton | NCS, Standardfarbton

Downloads

Fibershield-P

Legende Systemkomponenten:
1 = Rauchmelder
2 = Gehäuse
3 = Führungsschiene
4 = Ansteuerungsmodul
5 = Auslösevorrichtung (Ausführungsdetails der elektrischen Komponenten sind der gültigen allgemeinen Bauartgenehmigung der Feststellanlage zu entnehmen.)

Legende Vermaßung:
Baukörper
B = lichte Rohbauhöhe
A= lichte Rohbaubreite
System
AY = Systemhöhe
LH = lichte Systemhöhe
LB = lichte Systembreite
BJ = Systembreite
Gehäuse
BX = Tiefe
BW = Höhe
v = Versatz zwischen Führungsschiene und Gehäuse
Führungsschiene
CD = Breite
CE = Tiefe
BD = Versatz links
BE = Versatz rechts

Größenabmessungen und Systemaufbau

Klassifikation Baureihe Fibershield®-P

Feuerwiderstandsklasse/
Klassifizierungen		Größe* [LB x LH] in mmGewebeWandstärke** in mmWickelgehäuseFührungsschienen
E 3011000 x 8000Protex 1100 1.A2140Typ A, B, CTyp 1, 2, 3
E 6011000 x 8000Protex 1100 1.A2140Typ A, B, CTyp 1, 2, 3
E 9011000 x 8000Protex 1100 1.A2200Typ A, B, CTyp 1, 2, 3
E 12011000 x 8000Protex 1100 1.A2200Typ A, B, CTyp 1, 2, 3
EW 3011000 x 8000Protex 1100 1.A2140Typ A, B, CTyp 1, 2, 3
EW 3012000 x 7500Heliotex 9140Typ B, C, D, ETyp 1, 2, 3
EW 6012000 x 7500Heliotex 9200Typ B, C, D, ETyp 1, 2, 3
EW 9012000 x 7500Heliotex 9200Typ B, C, D, ETyp 1, 2, 3
EW 12011000 x 3300Heliotex 12200Typ B, C, D, ETyp 1, 2, 3
E 12012000 x 7500Heliotex 9200Typ B, C, D, ETyp 1, 2, 3
C0, C111000 x 4200Heliotex 9
C0, C1, C27500 x 5000Heliotex 9
C0, C1, C211000 x 9800Protex 1100 1.A2

Die Einbausituation muss den baurechtlichen Anforderungen des Einbaulandes entsprechen. Die Feuerwiderstandsfähigkeit einer Decken- oder Wandtragkonstruktion und der angrenzenden Bauteile muss mindestens der des Feuer- und /oder Rauchschutzabschlusses/ Feuer- und /oder Rauchschutzvorhangs entsprechen. Der Nachweis der Standsicherheit und Gebrauchstauglichkeit der angrenzenden Wände und Bauteile muss unter allgemeinen Umgebungsbedingungen und im Brandfall gegeben sein. Siehe auch Hinweise zur Norm-Tragkonstruktion in der EN1366-7:2004 beziehungsweise EN1363-1:2020. Das Brandschutzsystem darf auch im Brandfall außer dem Eigengewicht keiner zusätzlichen Belastung ausgesetzt sein.
* Abweichungen von Größenabmessungen auf Anfrage
** geprüfte Wandarten nach der Einbauanleitung

Wickelgehäuse

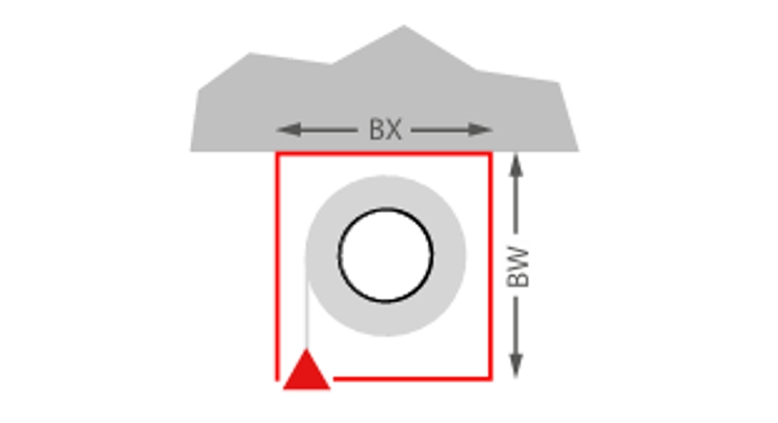

Deckenmontage
Deckenmontage
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

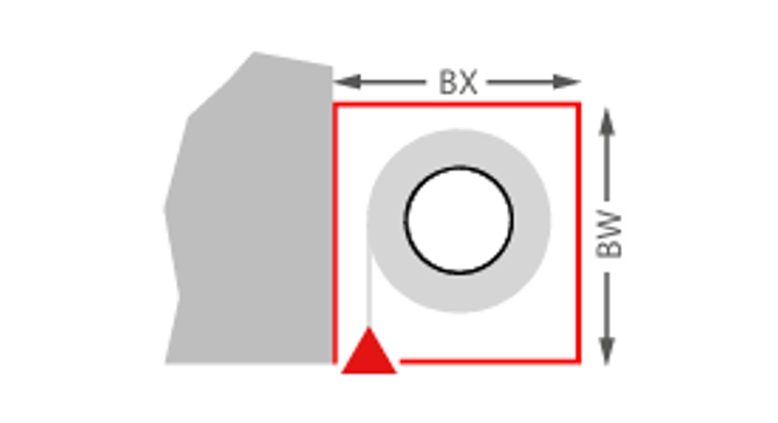

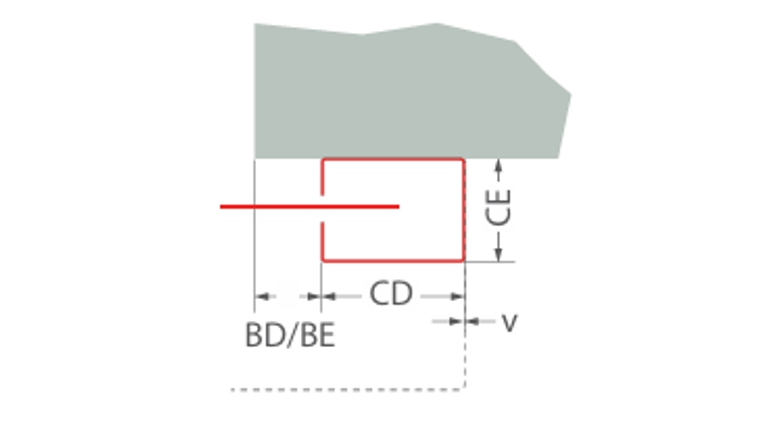

Wandmontage
Wandmontage
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

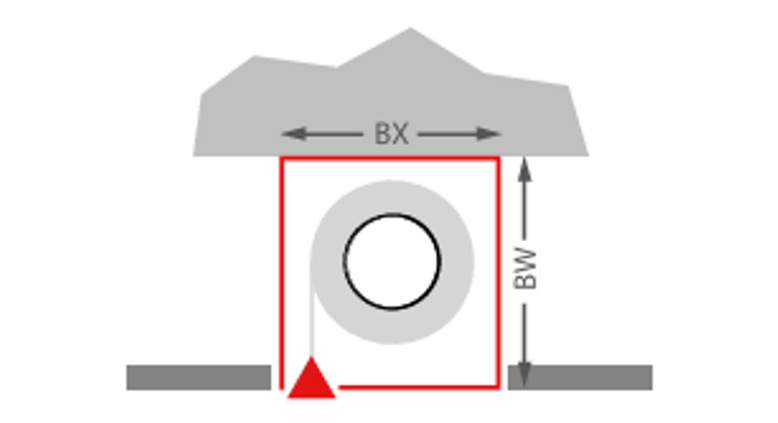

Deckenmontage Unterdecke
Deckenmontage Unterdecke
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

Führungsschienen


Wandmontage
Wandmontage
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

BD/BE ≥ 0 mm
v = 0 mm

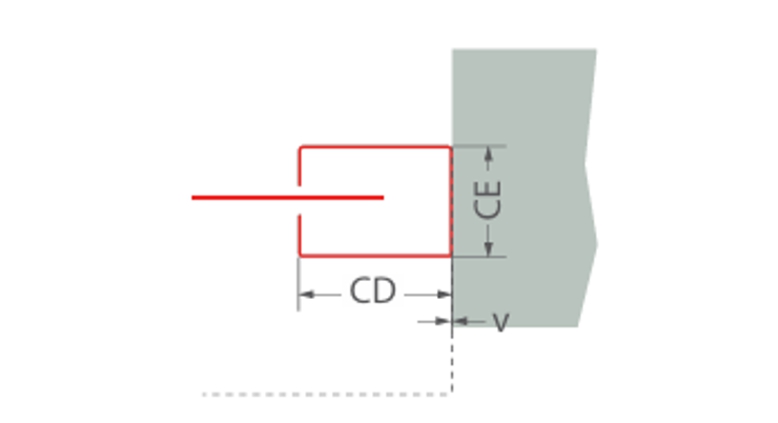

Laibungsmontage
Laibungsmontage
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

v = 0 mm

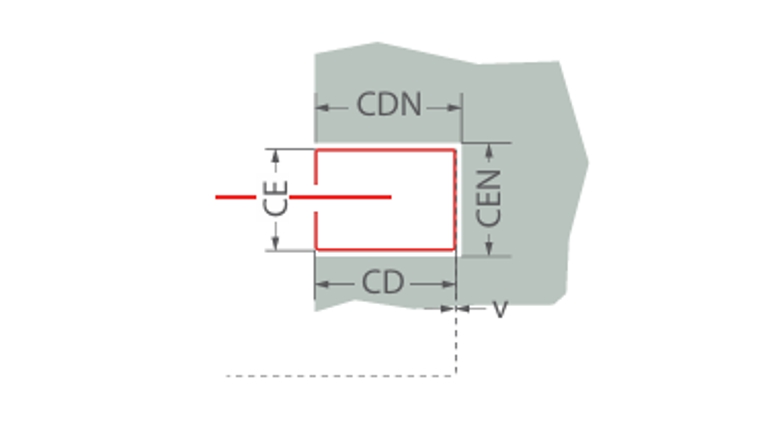

Nischenmontage
Nischenmontage
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

CDN = + 15 mm
CEN = + 15 mm
