Produit - ECClos-Q

ECClos®-Q

Description du produit

La construction du clapet à rotation horizontale requiert très peu de place dans la zone du linteau et est donc une alternative aux fermetures conventionnelles en construction à coulisseau. Ecclos-Q répond aux exigences des classifications EI 30 à EI 120 et EW 240 (béton cellulaire). La feuille du clapet est en construction sandwich très stable et est complètement entourée d'une enveloppe en tôle. ECClos-Q convient aux systèmes de convoyage continus et séparés comme les convoyeurs à bande pour bagages. Dans le cas de convoyeurs continus, le champ fixe est adapté de manière spécifique au client et la surface peut être réalisée selon les désirs du client en diverses exécutions.

ECClos-Q

Type de construction

Fermeture coupe-feu dans le cadre des convoyeurs sur rails

Justificatif d'aptitude à l'utilisation

European Technical Assessment - ETA

Sens de fermeture

à pivotement vertical

Résistance au feu

E 240 • EI1 30 • EI1 60 • EI1 90 • EI1 120 • Contrôlé selon DIN EN 1366-7 • Classification selon DIN EN 13501-2

Cycles de fermeture

C5 Nombre de cycles de fermeture 200 000

Réouverture

Motorisé (standard)

Système de convoyage

Convoyeur à courroie continu • Convoyeur à chaîne porteuse continu • Convoyeur à rouleaux continu • Convoyeur continu

Téléchargements

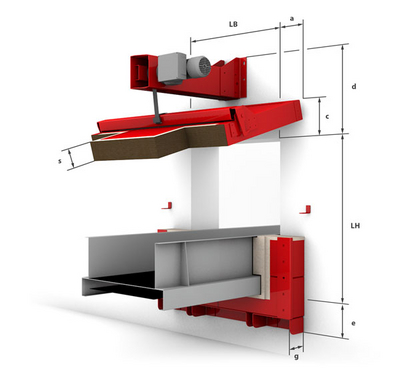

Croquis : Système : Console_FAA-Q
Structure constructive du système - Croquis : Système : Console_FAA-Q

a 160 c 257 d 640 e 180 g 150 s 122


a 160 c 257 d 640 e 180 g 150 s 122

Qualité de mur nécessaire

Épaisseur de mur

ép ≥ 200 mm

Maçonnerie

selon DIN 1053-1

Béton

selon DIN 1045

Béton cellulaire

selon DIN 4165

Mur à ossature en construction légère

selon DIN 4102

Domaine d'autorisation

LI

850 mm - 1 955 mm

HI

900 mm - 1 380 mm

Faisabilité technique

LI

jusqu'à 4 500 mm

HI

jusqu'à 2 500 mm
