product -

Fibershield®-I

Systeem Fibershield® | Serie: Fibershield®-I

Productbeschrijving

In geval van alarm, zelfsluitende, warmte-isolerende brandbeveiligingssluiting van de textielconstructie in verticale inbouwpositie en sluitrichting.

Systeem type

thermisch isolerende brandwerende sluiting van textielconstructie

Bewijs

CE-markering volgens EN 16034:2014 in combinatie met EN 13241:2003+A2:2016

Sluitrichting

van boven naar beneden

Brandwerendheid

EI1 30 - EI2 120 • getest volgens EN 1634-1:2014-03 • geclassificeerd volgens EN 13501-2:2016

Rookbeveiliging

geclassificeerd volgens EN 13501-2:2016

Sluitingscycli

C • C1 • C2 • getest volgens EN 12605 : 2000-08 • geclassificeerd volgens EN 13501-2:2016

Brandgedrag van het branddoek

B-s1, d0; E-d2 • getest volgens ISO 11925-2 en EN 13823 • geclassificeerd volgens EN 13501-1:2018

Milieucondities

Met bijzondere omgevingsomstandigheden (b.v. vochtigheid > 80%, omgevingstemperatuur < 5°C en > 45°C, windbelasting, enz.) wordt geen rekening gehouden.

Zichtbare oppervlakken

gegalvaniseerd, gecoat in RAL, NCS standaardkleur, roestvrij staal V2A materiaal A-1.3401

Downloads

Systeemtekening
Constructieve systeemopbouw - Systeemtekening

1Rookmelder2Huisvesting3 Geleidingsrails4 Montageconsole5 Textiel6 Eindelement7 Buismotor8 Besturingsmodule9 Besturing met bedieningseenheid10 Handvrijgave


1Rookmelder2Huisvesting3 Geleidingsrails4 Montageconsole5 Textiel6 Eindelement7 Buismotor8 Besturingsmodule9 Besturing met bedieningseenheid10 Handvrijgave

Classificatie

Grootte max. [LB x LH]

Wanddikte*

Huisvesting

Geleiderail
[a (+c) x b]

EI130

7315 x 4950 mm

150 mm

Typ A of Typ B

Typ 1 of Typ 3**

EI230

7315 x 4950 mm

150 mm

Typ A of Typ B

Typ 1 of Typ 3**

EI160

6600 x 4840 mm

150 mm

Typ B

Typ 2

EI260

6600 x 4840 mm

150 mm

Typ A of Typ B

Typ 1 of Typ 3**

EI190

6000 x 4400 mm

150 mm

Typ B

Typ 2

EI290

6000 x 4400 mm

150 mm

Typ B

Typ 1

EI2120

6600 x 4840 mm

175 mm

Typ B

Typ 2

C2

6600 x 4840 mm

Sa

Voeglengte 14,5 m
(3-zijdig zonder
afwerkstrip)

*De muur kan van lage dichtheid (cellenbetonblok) of hoge dichtheid (metselwerk of beton) zijn. **Glijrails type 3 maximumafmeting 3000 x 2870 mm

Inbouwvarianten

Wand: Met deksel

Wand: Onderplafond zonder deksel

Wand zonder behuizingsdeksel

Geleiderails

Standaard

Typ 1

Geleiderails - Typ 1

Typ 2

Geleiderails - Typ 2

Typ 3

Geleiderails - Typ 3
meer ...minder ...

Referenties

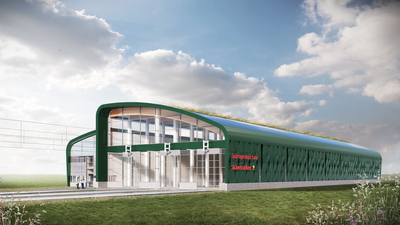

product - Tramdepot | Lund, Zweden

Tramdepot | Lund, Zweden

Verder lezen

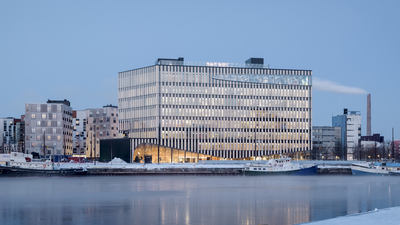

product - Wood City | Helsinki, Finland

Wood City | Helsinki, Finland

Verder lezen

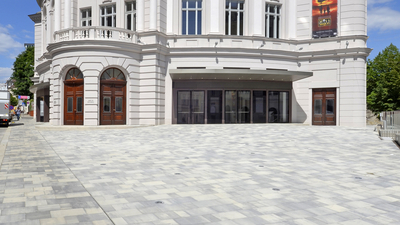

product - Raimund Theater | Wenen, Oostenrijk

Raimund Theater | Wenen, Oostenrijk

Verder lezen

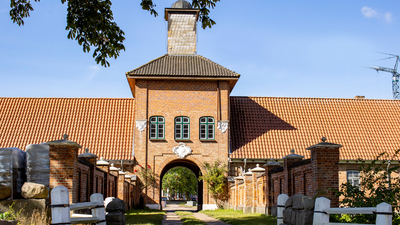

product - Gut Schönweide | Grebin, Duitsland
